RLS-2020I / RLS-2020S

라이다센서 (Laser Scan Detector)(20m, 95°)

RDESCAN RLS-2020 시리즈는 정확한 동작 감지 기능을 제공하여 실내 및 실외 보안을 위한 차세대 단거리 레이저 스캔 감지기입니다.
REDSCAN 레이저 센서 제품 시리즈는 수상 경력를 보유하여 이미 입증된 성능과 퍼포먼스를 자랑하지만, RLS-2020 시리즈는 더 가볍고 콤팩트하며 다양한 추가 기능을 갖추고 있습니다.
강력한 프로세서를 갖춘 RLS-2020S는 실외 환경에 배포할 수 있으며 모든 종류의 기상 조건에서 오경보를 더욱 최소화하기 위한 다양한 환경 저항 기능을 갖추고 있습니다.
실내에서 센서는 고해상도 모드를 사용하여 직경이 0.9인치만큼 작은 물체를 감지할 수 있습니다. 또한 빠르게 움직이는 물체가 공중에 던져지는 것을 감지하는 ‘던지기 모드’가 있습니다. 감도 설정을 통하여 빠르게 달리는 인체나 물건을 감지합니다.
설치 및 설정 측면에서 각 센서 범위 내에서 4개의 독립적인 감지 영역을 설정할 수 있습니다.

RLS-2020I: 실내용 모델
RLS-2020S: 실내/실외용 모델

전화로 문의

문의

특징

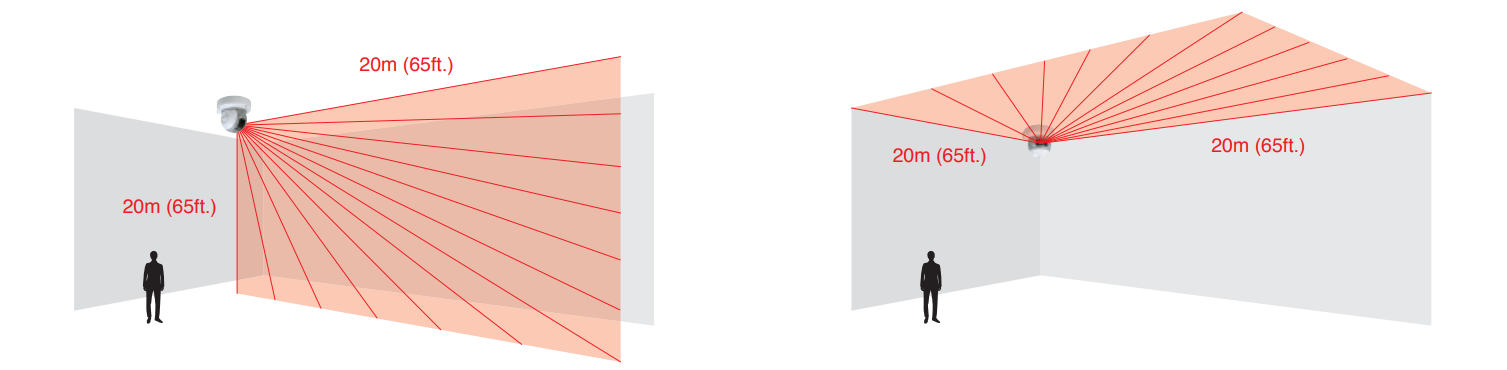

감지 영역：20m x 20m, 95°
수직 수평 검출 모드
멀티 앵글 조정 쉘구조Multi-angle Adjustment Shell Structure）
독자적 검출 알고리즘
자동 영역 설정 기능
상세 영역 설정
IP접속 시：4개의 조정 가능한 검출 영역
여러 네트워크 프로토콜 지원
회전 방지, 마스킹 방지, 오염/트러블/템퍼/DQ 출력(선택 가능)
Power over Ethernet에 대응함
도장 가능한 하우징
악조건 환경 감지 회로(DQ)
REDWALL Event Code에 의한 외부 디바이스 및 애플리케이션 통합
Indoor high resolution mode: 실내 고해상도 모드（RLS-2020S만 해당）
Indoor throw-in mode: 실내 투입 모드（RLS-2020S만 해당）

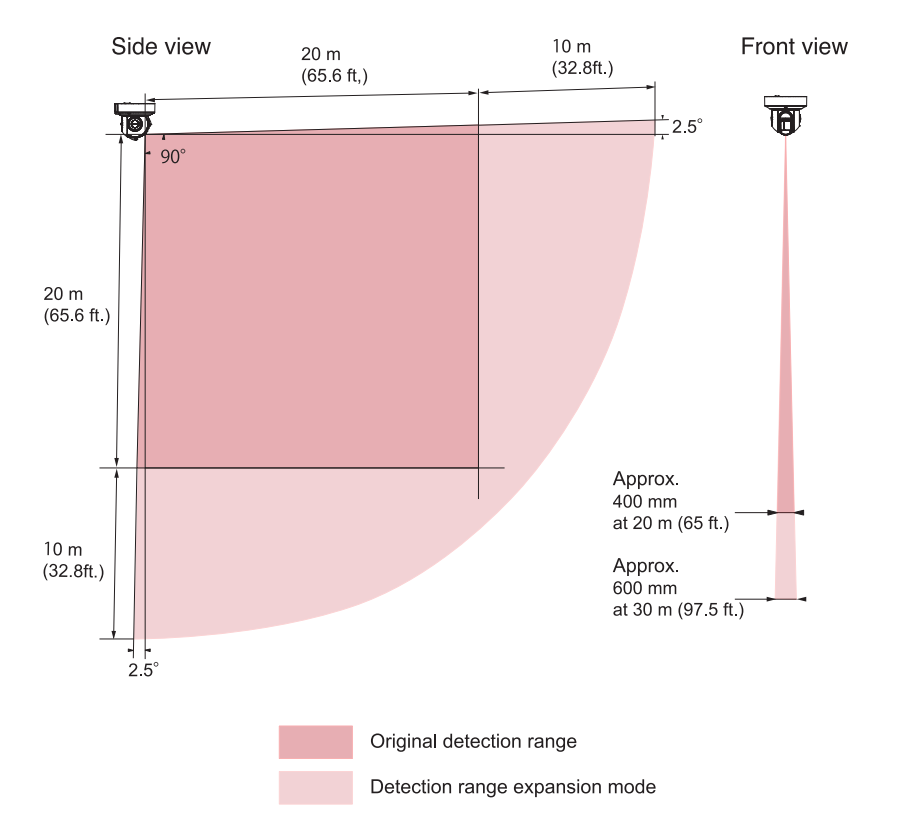

Detection range expansion mode（펌웨어ver.3이후의RLS-2020S만 해당）

● REDSCAN mini - RLS-2020 컨셉 영상

● 옥상 경계

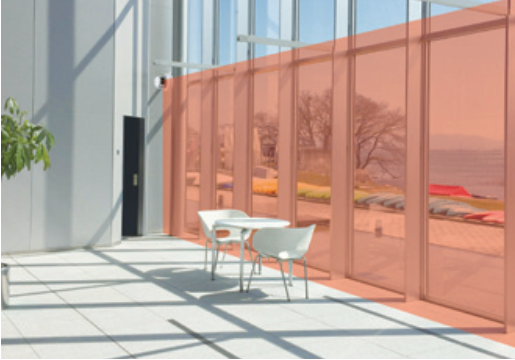

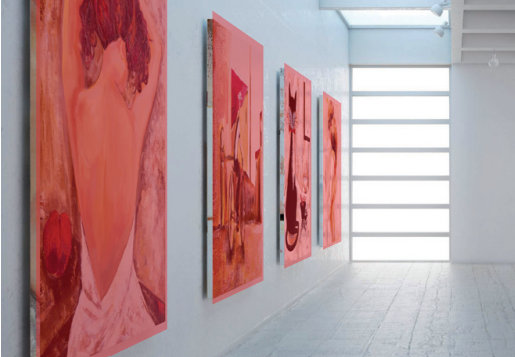

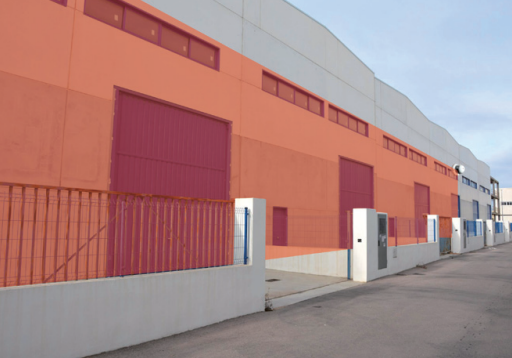

● 유리벽 경계

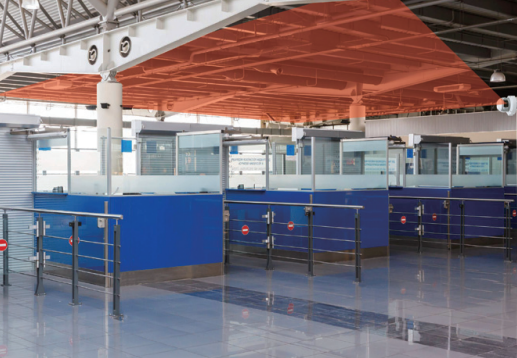

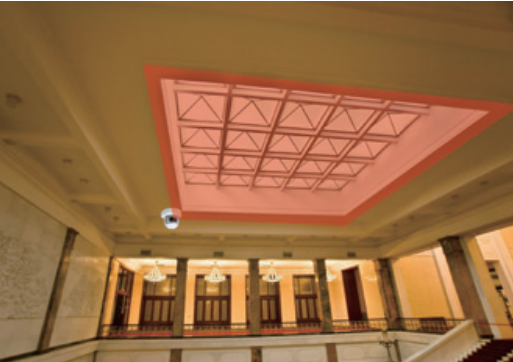

● 천장 경계

다운로드

OPTEX RLS-2020I / RLS-2020S 카탈로그

OPTEX RLS-2020I / RLS-2020S 설치 매뉴얼

옵션

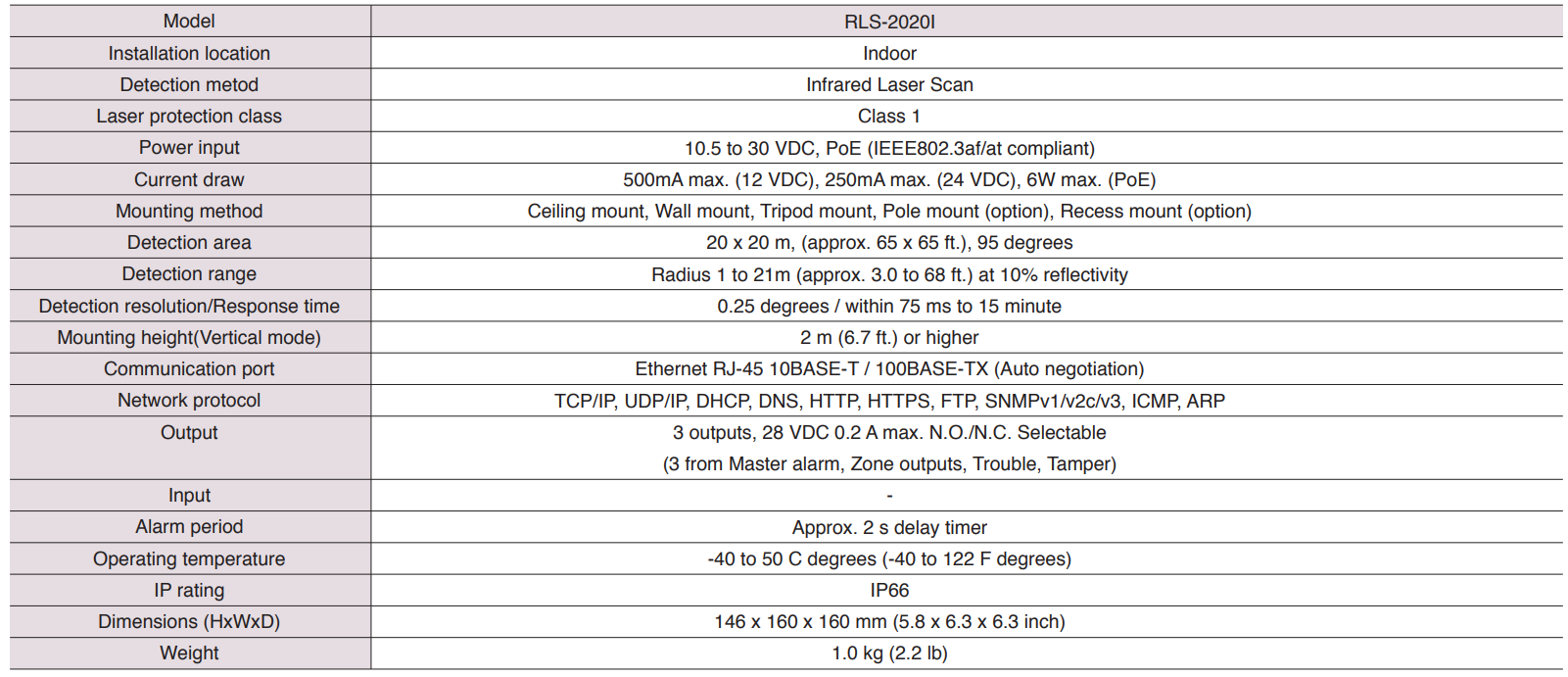

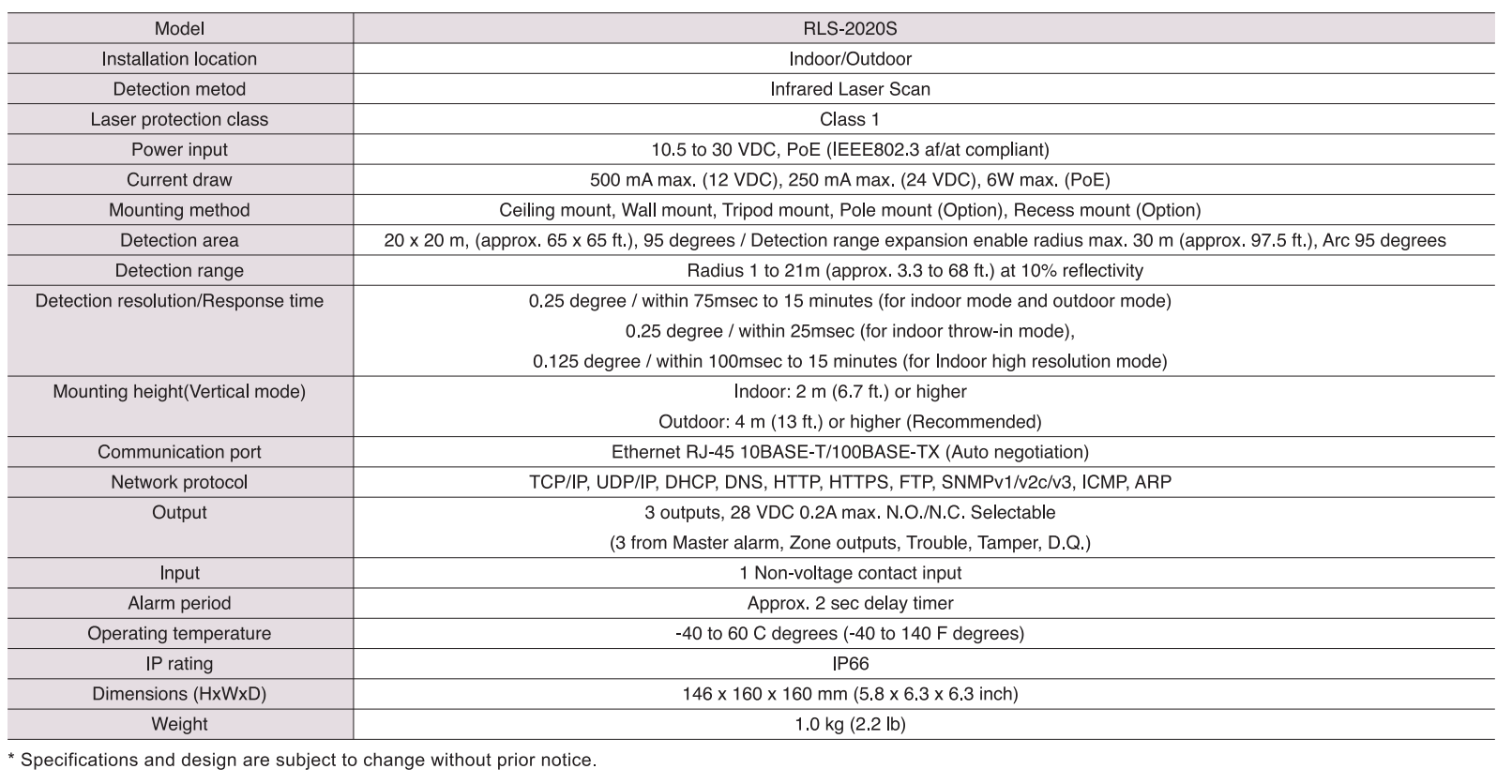

Model	RLS-2020I	RLS-2020S
Installation location	Indoor	Indoor/Outdoor
Detection metod	Infrared Laser Scan
Laser protection class	Class 1
Power input	10.5 to 30 VDC, PoE (IEEE802.3af/at compliant)
Current draw	500 mA max. (12 VDC), 250 mA max. (24 VDC), 6 W max. (PoE)

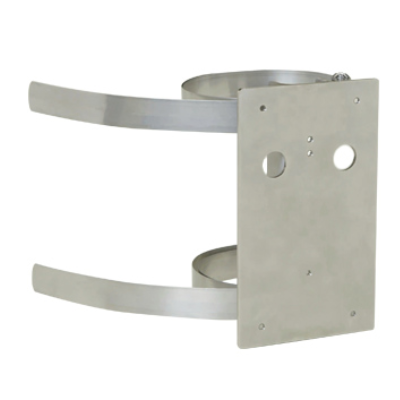

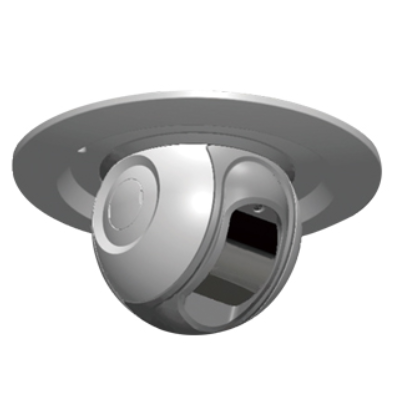

Mounting method	Ceiling mount, Wall mount, Tripod mount, Pole mount (option), Recess mount (option)
Detection area	20 x 20 m, (approx. 65 x 65 ft.), 95 degrees
Detection range	Radius 21 m (approx. 68 ft.) at 10% reflectivity
Detection resolution/Response time	0.25 degrees / within 75 ms to 15 minute	0.25 degree / within 75 msec to 15 minutes (for indoor mode and outdoor mode) 0.25 degree / within 25 msec (for indoor throw-in mode), 0.125 degree / within 100 msec to 15 minutes (for Indoor high resolution mode)
Mounting height(Vertical mode)	2 m (6.7 ft.) or higher	Indoor : 2 m (6.7 ft.) or higher Outdoor : 4 m (13 ft.) or higher (Recommended)
Communication port	Ethernet RJ-45 10BASE-T / 100BASE-TX (Auto negotiation)
Network protocol	TCP/IP, UDP/IP, DHCP, DNS, HTTP, HTTPS, FTP, SNMPv1/v2c/v3, ICMP, ARP
Output	3 outputs, 28 VDC 0.2 A max. N.O./N.C. Selectable (3 from Master alarm, Zone outputs, Trouble, Tamper)	3 outputs, 28 VDC 0.2 A max. N.O./N.C. Selectable (3 from Master alarm, Zone outputs, Trouble, Tamper, D.Q.)
Input	-	1 Non-voltage contact input
Alarm period	Approx. 2 s delay timer
Operating temperature	-40 to 50°C (-40 to 140°F)	-40 to 60°C (-40 to 140°F)
IP rating	IP66
Dimensions (HxWxD)	146 x 160 x 160 mm (5.8 x 6.3 x 6.3 inch)
Weight	1.0 kg (2.2 lb)
