OA-EDGE T

여닫이문・회전문용 Safety IR 센서

OA-EDGE T시리즈는 여닫이문・회전문의 안전성을 높이기 위한 안전 센서입니다. 높이 3m까지 설치할 수 있습니다. OPTEX Active 적외선 삼각측량 기술에 근거하고 있습니다. 모듈 설계에 의해, 모듈을 추가하는 것으로 센서의 안전 레벨을 업그레이드할 수 있습니다. OA-EDGE T시리즈는 최신 유럽의 안전기준 EN16005에 준수하여, 독일의 시험기관 TÜV의 테스트 및 승인되어 있습니다.

전화로 문의

문의

특징

설치 높이：1.5m ～ 3.0m
간단한 설치
– 센서는 메인 모듈과 서브 모듈을 프로파일 클릭만으로 간단하게 설치할 수 있습니다. 메인 모듈과 서브 모듈은 커넥터가 있는 통신케이블로 접속합니다. 메인 모듈의 대체 전원 커넥터에 의해, 보다 신속하고 유연하게 설치할 수 있습니다.
안전성 EN16005준수
– 각 모듈의 넓은 감지 범위는, 도어 주변의 높은 안전성을 확보하여, 도어 끝이 도어 부근의 물체나 사람에게 부딪히는 것을 방비합니다. Optex OA-EDGE T시리즈는, 독일의 시험 기관 TÜV의 테스트 및 승인되어, EN16005를 준수하고 있습니다.
모듈형 디자인
– 센서는 필요한 안전 레벨과 여닫이문의 폭에 따라서 메인 모듈과 서브 모듈을 사용하여 조합할 수 있습니다. 1개의 센서가 표준 구성인 경우, 1개의 메인 모듈이 필요합니다. 도어의 폭에 따라, 최대 3개의 서브 모듈을 메일 모듈에 접속할 수 있습니다.(메인1대 – 서브3대 총 4대 구성)
빠른 설정
– 센서의 조정은, 딥스위치와 레벨링 스크류를 사용하여 실시합니다. 센서가 장착되면, 기능 스위치를 누르는 것만으로 쉽게 초기화 및 학습 사이클이 시작됩니다. 설치 후, 센서의 상태는 눈으로 보이는 LED로 간단하게 확인할 수 있습니다.

다운로드

OPTEX OA-EDGE T 카탈로그

감지 영역

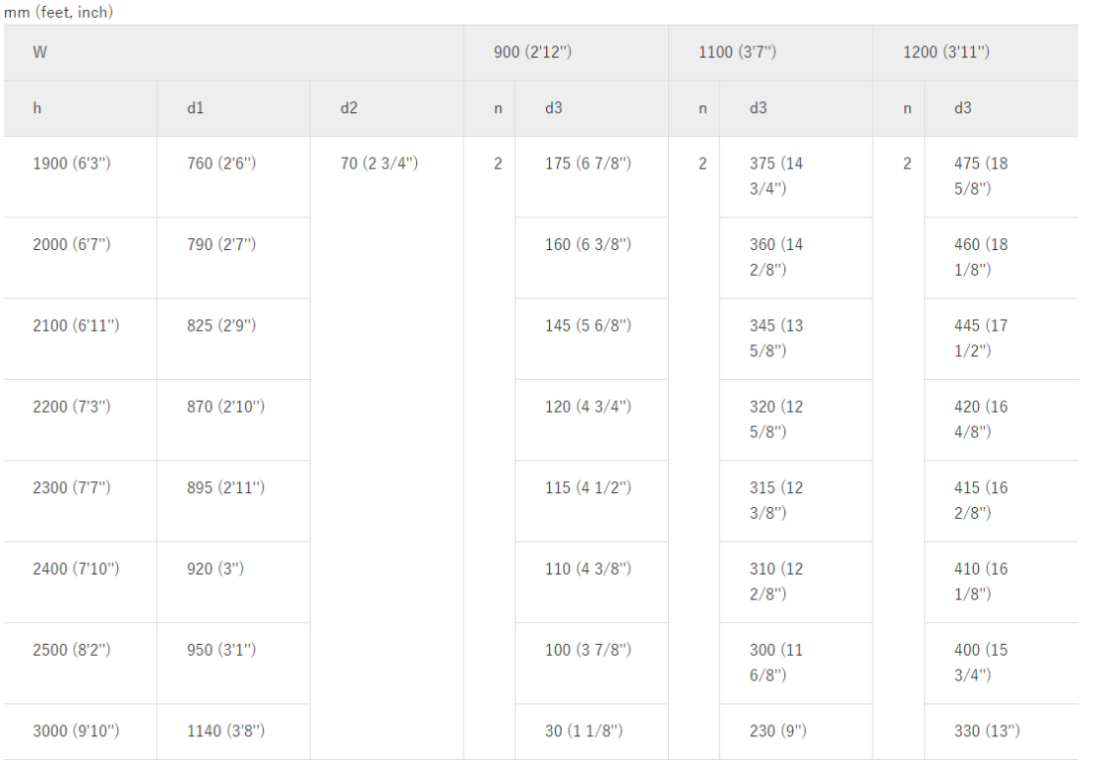

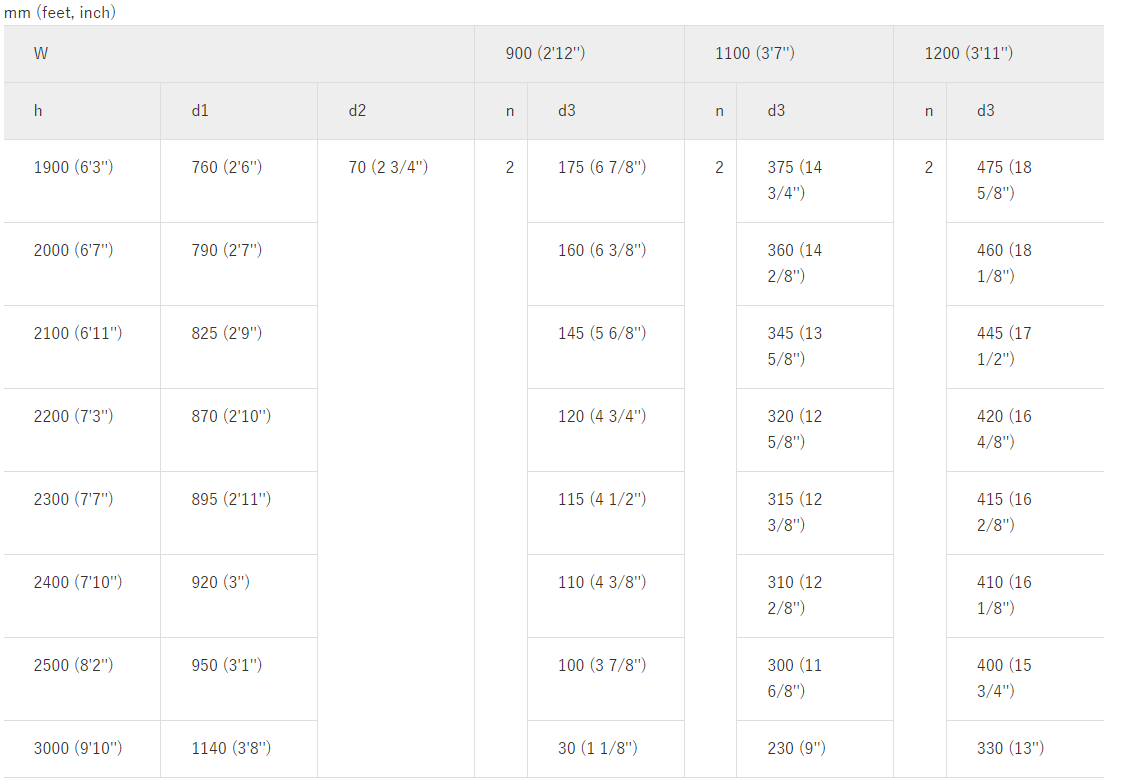

* Decrease the area depth angle, increase the non detection zone or move the sensor module (see d2 in the chart) away from the leading edge to optimize the sensor performance.
* For instaltion heigths < 1900 mm the installation of an extra module will be mandatory in order to comply with the regulations.
